燃气贯流蒸汽锅炉
燃气贯流蒸汽锅炉
燃气贯流蒸汽锅炉
燃气贯流蒸汽锅炉
燃气贯流蒸汽锅炉
燃气贯流蒸汽锅炉
燃气贯流蒸汽锅炉
燃气贯流蒸汽锅炉

燃气贯流蒸汽锅炉

产品介绍:燃气贯流蒸汽锅炉是四通锅炉经过技术合作消化吸收生产的拳头产品。贯流式结构1-3分钟出足压蒸汽,减少启动时间,较普通锅炉节能明显。贯流锅炉整机出厂,减少占地面积,节约安装成本。四通锅炉引进先进生产设备,生产高度标准化机械化,提高出厂产品质量及使用寿命。

额定蒸发量
0.1-4t/h
热效率
≥99%
应用范围
化学、塑料、橡胶、建业、林业、混泥土蒸养、板材加工、医药工业蒸馏等
适用燃料
天然气,液化天然气,液化石油气,沼气
点击询价 15893666088

产品介绍>>

        燃气贯流蒸汽锅炉是由本体、汽水分离器、水泵、燃烧机等主体和配件组成。水管通常布置成内外两圈,管子与管子紧密用纵鳍片相连,使受热面布置紧凑,水管采用了两端管口缩颈工艺,然后再将水管与上、下集箱焊接相连,水管的焊接和T型环缝的焊接采用二氧化碳全自动焊或半自动焊,大大减小了焊接应力,并保证了良好的焊缝外观成型。

  四通锅炉根据锅炉容量的大小,在燃气贯流蒸汽锅炉的局部区域增加了纵鳍片的布置,内圈水管靠炉膛侧的半周为辐射受热面,内圈管另外半周及外圈管靠炉膛侧的半周为对流受热面,锅炉水管布置成W型燃烧气体流程,这一设计大幅度增加了传热面积。拥有新型专利证书,实用新型名称:贯流式蒸汽锅炉;专利号:ZL 2017 3 0251943.6

  燃气贯流蒸汽锅炉广泛应用于洗涤熨烫行业的干洗机、水洗机、卧式水洗机、脱水机、洗脱两用机、洗衣房、干洗房、烘干房、干洗店、水洗机、大型洗衣机、蒸汽烘干机、干洗杀菌等;食品行业的食品厂、饮料厂、肉制品厂、酿酒厂、面包房、烘培机、洗碗机、牛奶高温消毒、乳化机、乳化锅、化糖锅等;生物设备行业的酵罐、发酵罐消毒、发酵罐空消、卧式发酵罐、啤酒发酵罐、反应釜等;以及化工行业、包装行业、制药行业、大棚养殖等。

性能优势>>

高质量、高品质

全自动焊接,制造过程中严格控制制造质量,执行严格的质量管理体系,制造厂要出合格的高质量产品

分钟获得足压蒸汽

1—3分钟快速产生蒸汽,因为水容量少,蓄能少,锅炉压力随负荷变化大,锅炉热效率高

网络终端监控

网络终端监控系统,可连接远程控制中心。可同时监控多台锅炉运转并记录,可打印日报表及月报表

符合环保标准

独特的消音设计,使全套设备运行噪音低

热效率高

燃烧气体高速流动在水管群间,热对流佳,热吸收快,传热效果佳,燃烧效率高达92%-96%

结构紧凑

锅炉采用立式贯流结构,外观优美,占地面积小,可实现多台并联使用

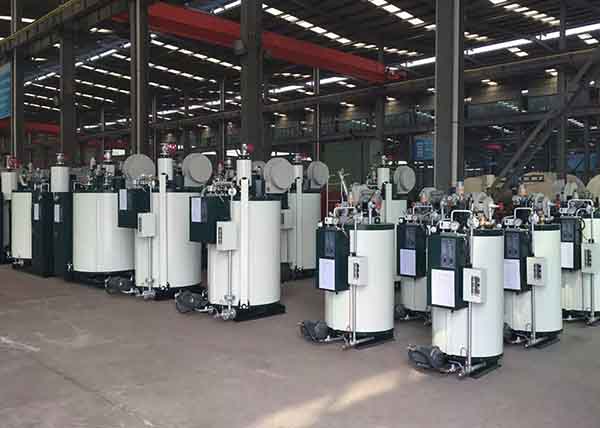

实力展示>>

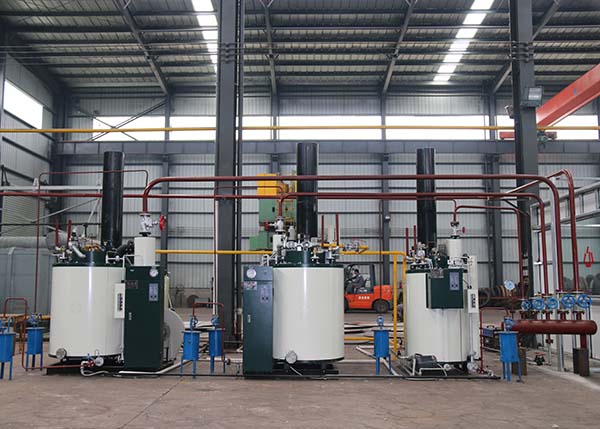

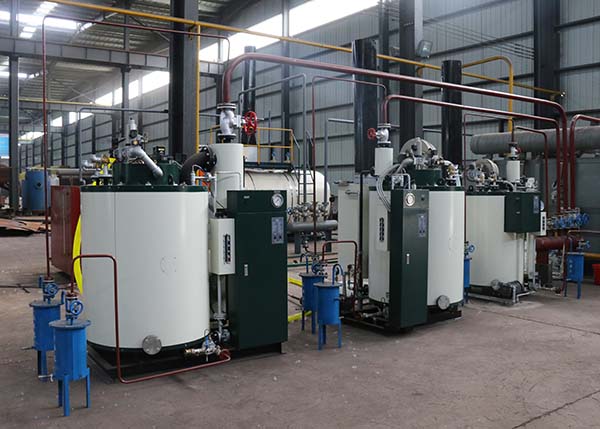

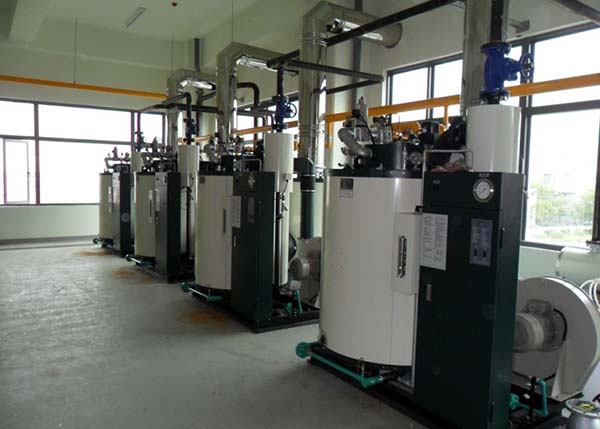

运行系统>>

技术参数>>



型号 LSS0.1-0.7-Q LSS0.3-0.7-Q LSS0.5-0.7-Q LSS0.75-1.0-Q
额定蒸发量(Kg/h) 100 300 500 750
工作压力(MPa) 0.7 0.7 0.7 1.0
锅炉受热面积(㎡) 2.8 5.7 8.21 10.77
锅炉容量(L) 52 134 190 206
锅炉热效率(%) 92—98 92—98 92—98 92—98
节能器(L) - 5.4 6.6 7.8
燃料消耗量(Nm³/h) 7.8 22.6-21.8 37.7-36.3 56.5-54.4
锅炉总耗电率(kw) 1.0 1.35 2.45 3.2
燃气入口管径(mm) 20 25 40 40
给水入口管径(mm) 15 20 25 25
蒸汽出口管径(mm) 20 25 32 40
排污口径(mm) 25 25 25 25
安全阀口径(mm) 20 20 25 25
自动排放管径(mm) - - - -
锅炉重量(Kg) 366 900 1320 1630

锅炉尺寸

长、宽、高

(mm)

1020

711

1550

1500

1150

1900

1750

1250

2300

1900

1120

2230



型号 LSS1-1.0-Q LSS2-1.0-Q LSS3-1.0-Q LSS4-1.0-Q
额定蒸发量(Kg/h) 1000 2000 3000 4000
工作压力(Kgf/㎡) 1.0 1.0 1.0 1.0
锅炉受热面积(㎡) 12.58 15.86 21.84 31.3
锅炉容量(L) 256 490 610 800
锅炉热效率(%) 92—98 92—98 92—98 92—98
节能器(L) 9 11.5 35 45
燃料消耗量(Nm³/h) 75.3-72.6 150.7-145.1 226.1-217.7 290.2-301.4
锅炉总耗电率(kw) 3.9 11.4 19.3 22.8
燃气入口管径(mm) 40 50 65 65
给水入口管径(mm) 25 40 40 40
蒸汽出口管径(mm) 50 65 80 100
排污口径(mm) 25 25 25 25
安全阀口径(mm) 32 25-32 40 40
自动排放管径(mm) 10 10 15 15
锅炉重量(Kg) 2050 2990 3345 3985

锅炉尺寸

长、宽、高

(mm)

2000

2200

2500

2200

2200

2500

2400

2370

2600

2400

2370

3350


备注:
1. 上述所有值,是以天然气(LNG)低位发热值8,400kcal/Nm³、城市煤气(CG)低位发热值4,000kcal/Nm³、焦炉煤气低位发热值4,200kcal/Nm³、柴油低位发热值10,200kcal/kg、甲醇低位发热值4650kcal/kg为标准计算。
2. 根据用户需求,我公司可以提供其他特殊型号的锅炉。
