首页 >产品展示 > 低氮锅炉 > WNS低氮冷凝式燃气蒸汽锅炉
WNS低氮冷凝式燃气蒸汽锅炉
WNS低氮冷凝式燃气蒸汽锅炉
WNS低氮冷凝式燃气蒸汽锅炉
WNS低氮冷凝式燃气蒸汽锅炉
WNS低氮冷凝式燃气蒸汽锅炉
WNS低氮冷凝式燃气蒸汽锅炉
WNS低氮冷凝式燃气蒸汽锅炉
WNS低氮冷凝式燃气蒸汽锅炉

WNS低氮冷凝式燃气蒸汽锅炉

产品简介:四通锅炉设计生产的WNS低氮冷凝式燃气蒸汽锅炉,采用卧式内燃两回程湿背式结构,外置一体式承压节能器冷凝器,冷凝器材质选用耐腐蚀性好的ND钢材质,全螺纹翅片管结构,加大受热面积,热效率可达到97%以上,为用户节约燃料成本。

额定蒸发量
0.5-20t/h
热效率
≥99%
应用范围
化学、塑料、橡胶、建业、林业、混泥土蒸养、板材加工、医药工业蒸馏等
适用燃料
天然气,液化天然气,液化石油气,沼气
点击询价 15893666088

产品介绍>>

        WNS低氮冷凝式燃气蒸汽锅炉燃烧室由大直径全波纹炉胆组成,燃烧空间大,燃料燃烧完全。该型锅炉前烟箱出口处依次布置有节能器、冷凝器,节能效果显著。具有高、低水位报警功能,低水位联锁保护功能和超压联锁保护功能。为了有效地监视和控制水位及压力,锅炉配备有水位计、电极式水位控制报警器,还配备有压力表及压力控制器等。

        WNS低氮冷凝式燃气蒸汽锅炉自动化运行,具有高、低水位报警/低水位联锁保护和蒸汽压力超压联锁保护,锅炉自动点火、燃烧器火力自动调节和熄火保护等功能。拥有新型专利证书,实用新型名称:一种三回程低氮冷凝蒸汽锅炉;专利号:ZL 2020 2 0046462.8

        WNS低氮冷凝式燃气蒸汽锅炉广泛适用于医院、医药行业、食品厂、饮料厂、橡胶厂、化工、造纸厂、建材行业、制衣纺织厂、水洗厂等。

性能优势>>

大直径波纹炉胆

锅炉燃烧室有大直径全波纹炉胆组成,燃烧空间大,燃料燃烧完全,有效吸收热膨胀,辐射受热面大

四通专业技术

全湿背回燃室,回燃室与后管板扳边对接,锅炉采用全对焊接,质量更可靠

蒸汽品质高

锅壳直径大,水容量大,对负荷变化适应能力强,出力稳定

安全降水时间足

锅炉的燃烧室地位布置,水位确定符合国家规程,具有充足的安全的降水空间,保证锅炉的运行安全

前后烟箱密封技术

烟箱采用双开式烟箱门,开启方便,多级迷宫式密封,压缩性好,完全隔阻烟气的泄露,科重复使用

多功能安全防爆装置

锅炉后面板上设有防爆装置,防止燃料在炉膛中发生剧烈爆燃时,泄放瞬间产生的高能量,能自动复位

实力展示>>

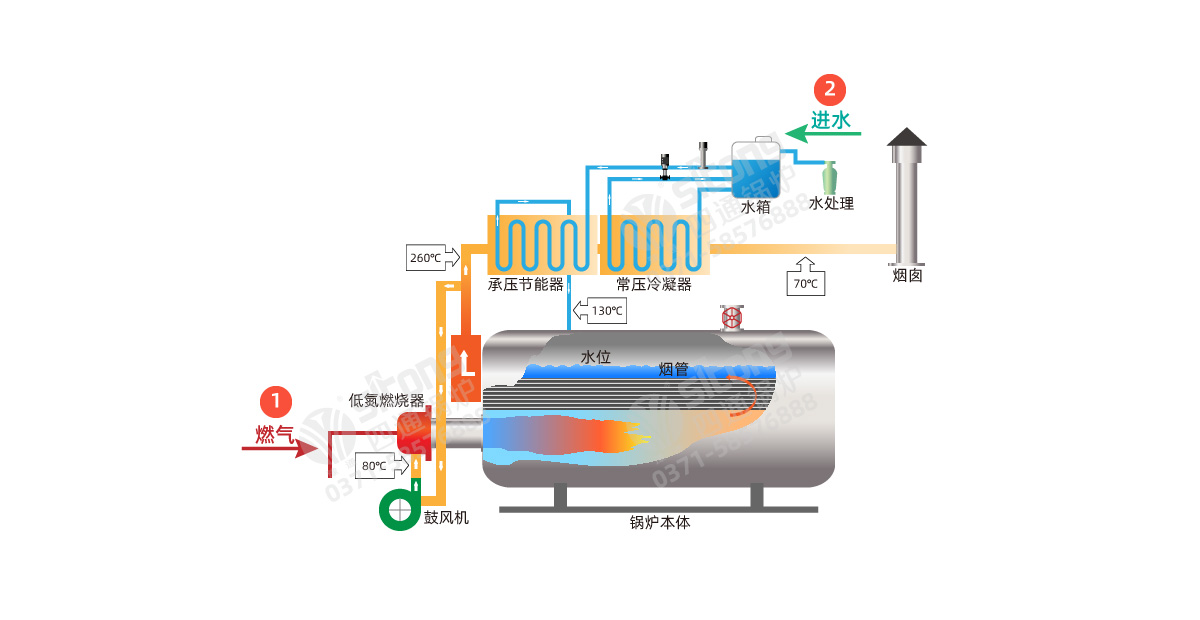

运行系统>>

技术参数>>


型号 WNS1-1.25-Q WNS2-1.25-Q WNS4-1.25-Q WNS6-1.25-Q
额定蒸发量 1t/h 2t/h 4t/h 6t/h
额定蒸汽压力 1.25MPa 1.25MPa 1.25MPa 1.25MPa
额定蒸汽温度  194℃  194℃  194℃  194℃
给水温度  20℃  20℃  20℃  20℃
节能器进/出水温度  40℃/90℃  42℃/78℃  40℃/90℃  40℃/76℃
冷凝器进/出水温度  20℃/40℃  20℃/42℃  20℃/40℃  20℃/40℃
排污率  3%  3%  3%  3%
冷空气温度  20℃  20℃  20℃  20℃
设计排烟温度 55.16℃   55.56℃  55.16℃  52.1℃
天然气低位发热值  35590KJ/Nm³  35590KJ/Nm³  35590KJ/Nm³  35590KJ/Nm³
受热面积 辐射  6.93㎡ 9.73㎡ 14.67㎡ 19.41㎡
对流 13.55㎡ 28.89㎡ 52㎡ 91.13㎡
节能器 11.84㎡ 22.56㎡ 32.16㎡ 56.16㎡
冷凝器 14.8㎡ 28.2㎡ 48.24㎡ 74.88㎡
设计燃料消耗量 79Nm³/h 158Nm³/h 314.43Nm³/h 470.91Nm³/h
设计热效率 97.45% 97.43% 97.45% 97.58%
冷凝折算热效率 100.6% 100.58% 100.6% 100.73%
RIELLO低氮燃气燃烧器 燃烧器背压 1050Pa 900Pa 1300Pa 1600Pa
输出功率 300/600~1300KW 300/930~1860KW 500/1500~4450KW 1000/2200~6250KW
流量 30/60~130Nm³/h 30/93~186Nm³/h 50/150~440Nm³/h 100/220~620Nm³/h
电机功率 2.2KW 4.5KW 9.2KW 15KW
比调方式 机械比调 电子比调 电子比调 机械比调
NOx排放浓度 <30mg/Nm³ <30mg/Nm³ <30mg/Nm³ <30mg/Nm³
给水泵 电功率 2.2KW 3KW 4KW 5.5KW
流量 1.6m³/h 2.8m³/h 4m³/h 7m³/h
扬程 148m 153m 158m 156m
出口处过量空气系数 1.075 1.075 1.075 1.075
锅炉本体重量 3260Kg 5450Kg 8766Kg 10220Kg
节能器本体重量 216Kg     816Kg
冷凝器本体重量 290Kg     1108Kg
锅炉运输重量 6300Kg 8220Kg 11830Kg 15300Kg
锅炉运输外形尺寸(长、宽、高) 3750*2020*2870mm 4286*2181*3135mm 5186*2470*3590mm 5830*2520*3050mm
锅炉安装外形尺寸(长、宽、高) 4250*3215*3165mm 4855*3425*3400mm 6105*3655*3700mm 6750*4010*3980mm
总耗电量 4.4KW 8.5KW 13.2KW 20.5KW


备注:
1. 上述所有值,是以天然气(LNG)低位发热值8,400kcal/Nm³、城市煤气(CG)低位发热值4,000kcal/Nm³、焦炉煤气低位发热值4,200kcal/Nm³、柴油低位发热值10,200kcal/kg、甲醇低位发热值4650kcal/kg为标准计算。
2. 根据用户需求,我公司可以提供其他特殊型号的锅炉。
